力矩限制器故障代码傻傻分不清楚?

力矩限制器是起重机的重要零部件,是完全由计算机控制的安全操作系统,能自动检测出起重机所吊载的质量及起重臂所处的角度,并能显示出其额定载重量和实际载荷、工作半径、起重臂所处的角度。能够实时监控检测起重机工况,自带诊断功能,危险状况快速报警及安全控制。具有黑匣子功能,能自动记录作业时的危险工况,为事故分析处理提供依据。

根据市场反馈,许多客户对起重机力矩限制器E21、E31、E41、E51故障不甚了解,不能及时处理,下面特作故障答疑:

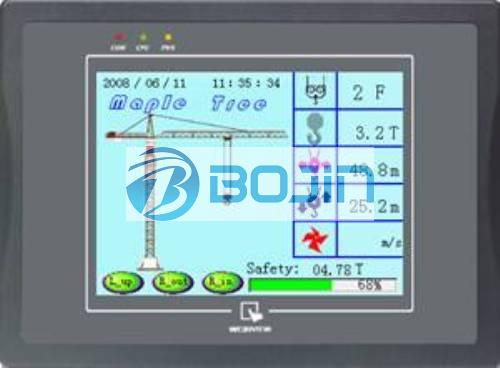

力矩限制器出现故障时,会以红色字体出现在主机显示屏左下角,并且额定载荷、实际载荷、超载进度条都会以XXX的形式出现。

故障代码E21原因分析

出现E21故障是由于起重机力矩限制器的某个部件发生短路现象,有可能是力矩限制器主机本身出现了短路,也有可能是与之相连的外部线束出现了短路。

解决方案

1、在力矩限制器后盖有7个航空插头,分别标注为X1~X7,将X4、X5、X6、X7这四个航空插头从力矩限制器上面拧出来,同时重新启动力矩限制器主机。如果主机面左上角的E21故障代码仍然存在,则是力矩限制器主机本身发生短路;如果E21故障代码消失,那么继续进行以下步骤:

2、将X4航空插头插入力矩限制器主机,同时将主机重新启动,如果力矩限制器主机左上角重新出现E21故障代码,那么代表该线短路,进行更换即可。如果E21没有重新出现,那么继续按上述方法测试X5、X6、X7直至查出故障线路进行更换。

故障代码E31原因分析

出现E31故障代码,是由于力矩限制器主机电源模块出现虚焊等原因导致。

解决方案

这种故障,驾驶员在现场无法对主机进行维修,请寄回厂家维修或者更换力矩限制器主机。

故障代码E41原因分析

出现E41故障代码,是由于无杆腔压力线出现短路或者断路,或者传感器出现短路、断路,或者本身压力不够导致。

解决方案

1、首先查看力矩限制器后盖无杆腔压力线(X5)的航空插头是否插好,若没有,请重新拧紧航空插头,如果错误代码消失,那么该故障已经解决;如果错误代码仍然存在,请进行以下步骤:

2、将连接压力传感器(操作室前方)的两根压力线插头拔出,然后互相插入对方的压力传感器并拧紧。如果此时错误代码变成了E51,那么无杆腔压力传感器出现故障,请更换该压力传感器;如果此时错误代码仍然是E41,那么请更换无杆腔压力线;如果此时错误代码E41、E51同时出现,那么请更换无杆腔压力线和无杆腔压力传感器。

故障代码E51原因分析

出现E51故障代码,是由于有杆腔压力线出现短路或者断路,或者有杆腔压力传感器出现短路、断路,或者本身压力不够导致。

解决方案

1、查看力矩限制器后盖无杆腔压力线(X4)的航空插头是否插好,若没有,请重新拧紧。如果错误代码消失,那么该故障已经解决;如果错误代码仍然存在,那么进行以下步骤:

2、将连接压力传感器(操作室前方)处的两根压力线插头拔出,然后互相插入对方的压力传感器里面,并拧紧。如果此时错误代码变成了E41,那么有杆腔压力传感器出现故障,请更换该压力传感器;如果此时错误代码仍然是E51,那么请更换有杆腔压力线;如果此时错误代码E41、E51同时出现,请更换有杆腔压力线以及有杆腔压力传感器。
