挖掘机称重

  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
  • 装车自动累计重量,防超载
装车自动累计重量,防超载装车自动累计重量,防超载装车自动累计重量,防超载装车自动累计重量,防超载装车自动累计重量,防超载装车自动累计重量,防超载装车自动累计重量,防超载

装车自动累计重量,防超载

  • 显示器大小:4.3英寸 彩色触摸
  • 主机大小:200*180mm
  • 重量:5kg
  • 接口:CAN+485
  • 产品描述: 由于道路超载检测越来越严格,使用挖掘机装载矿石等物料时,需要精准测量装载量。车辆不能超载,又不能少装。 我们根据用户的实际需要,做了大量的试验,做出来一款装车称重的产品。此产品能不受装载地面是否平整等要求,不降低司机操作速度,自动累计。精度能达到3%。
  • 在线订购

系统参数

挖掘机力矩限制器说明
一、 简述

本系统通过人机交互界面和各种信号传感器,能实时的将挖掘机力臂角度、高度、工作幅度、起重重量、负载等信息反映给挖掘机操作者。

近来,由于道路超载检测越来越严格,使用挖掘机装载矿石等物料时,需要精准测量装载量。车辆不能超载,又不能少装。
我们根据用户的实际需要,做了大量的试验,做出来一款装车称重的产品。此产品能不受装载地面是否平整等要求,不降低司机操作速度,自动累计。精度能达到3%。


二、 系统构成

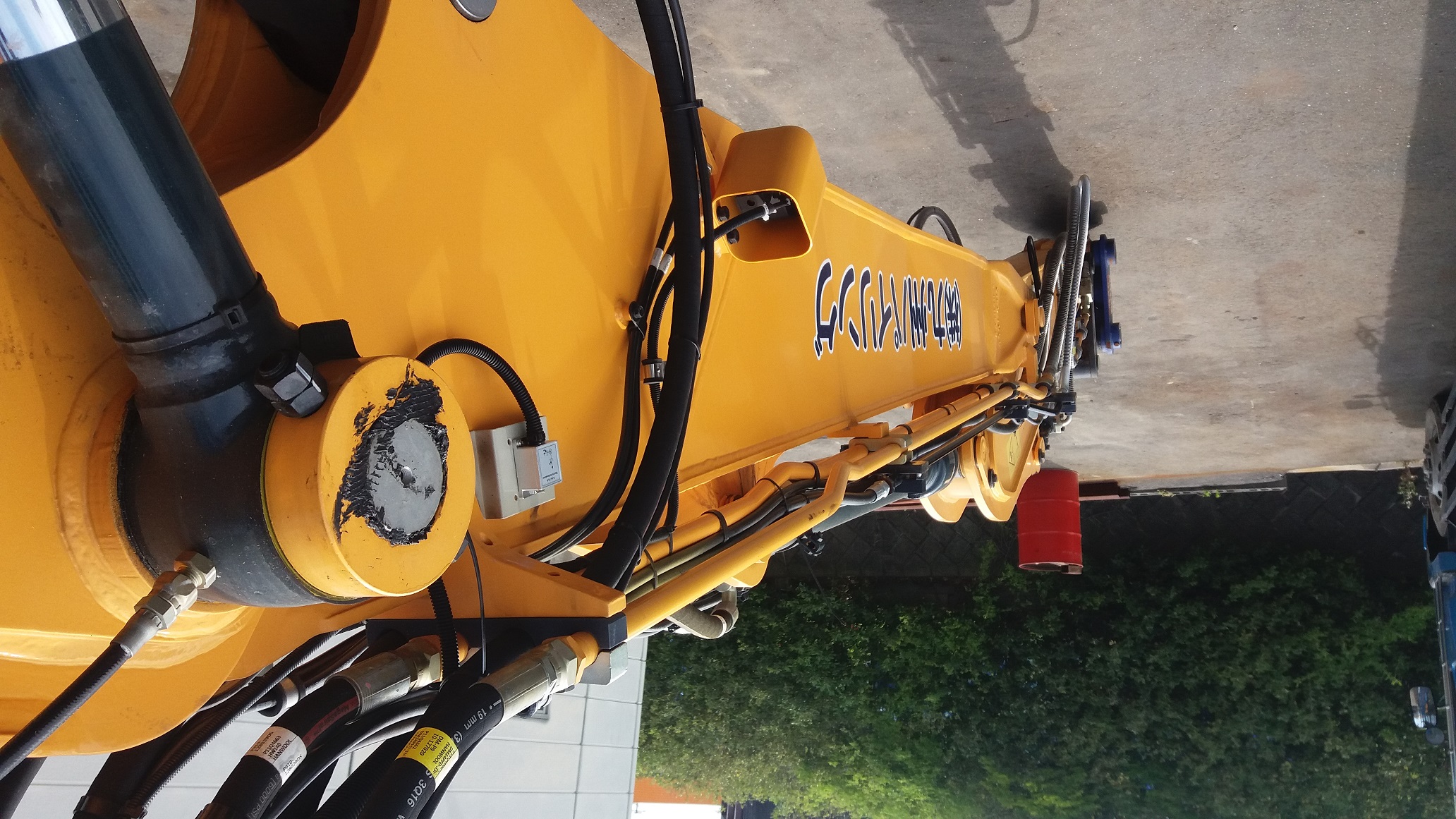

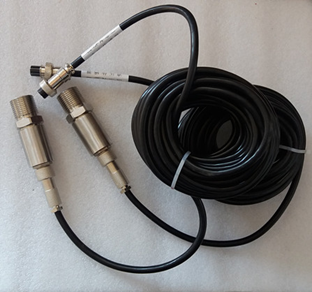

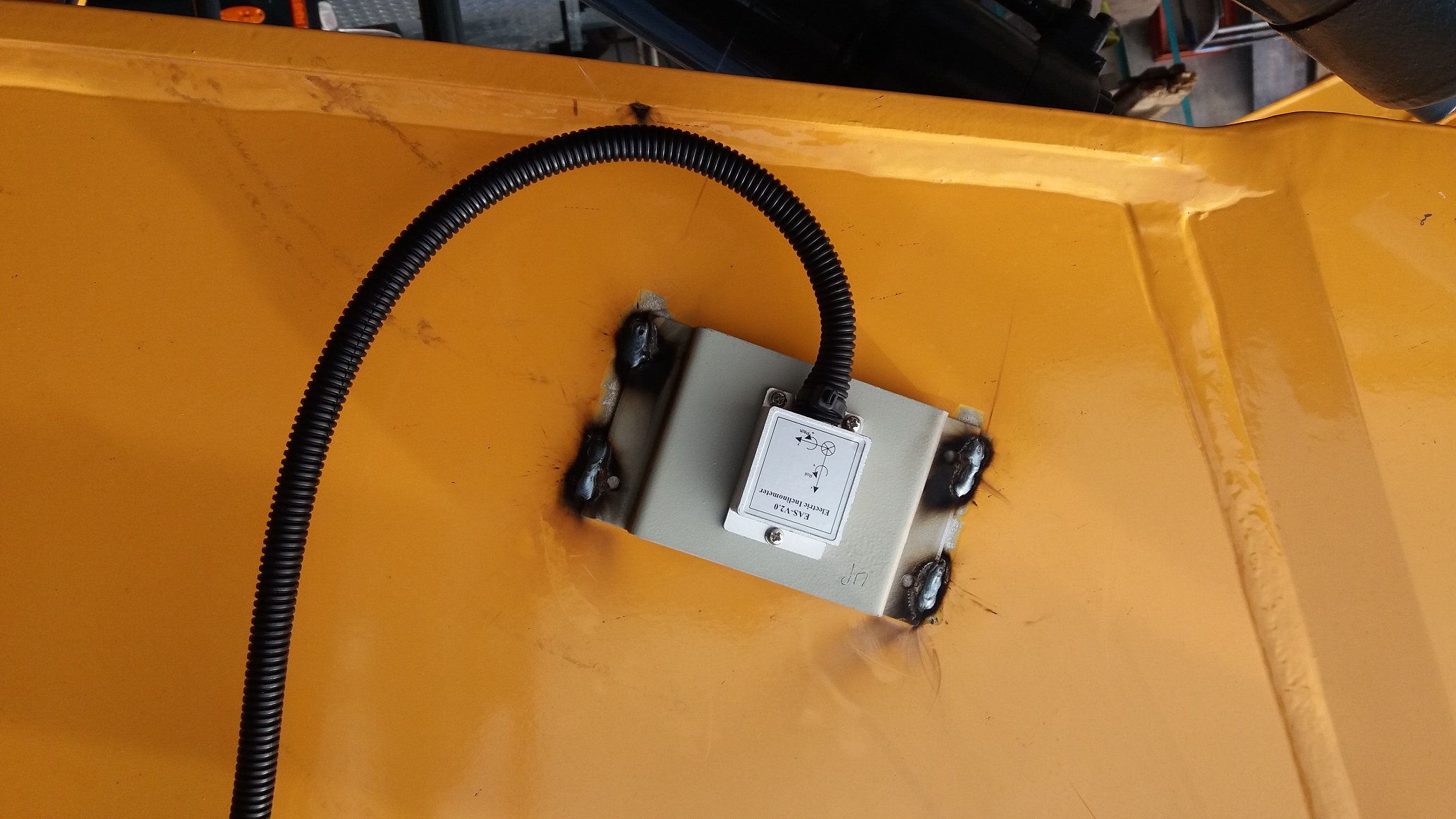

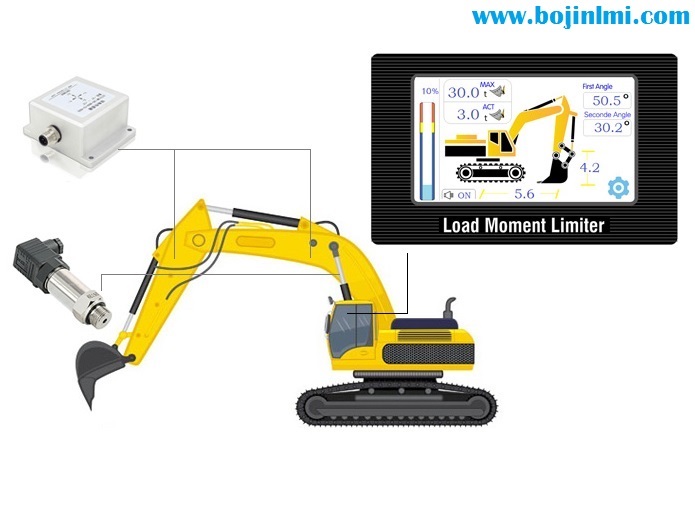

系统由2只液压传感器、3只角度仪、显示器、主机以及安装支架构成。


三、 仪表主机与显示说明
3.1仪表显示说明

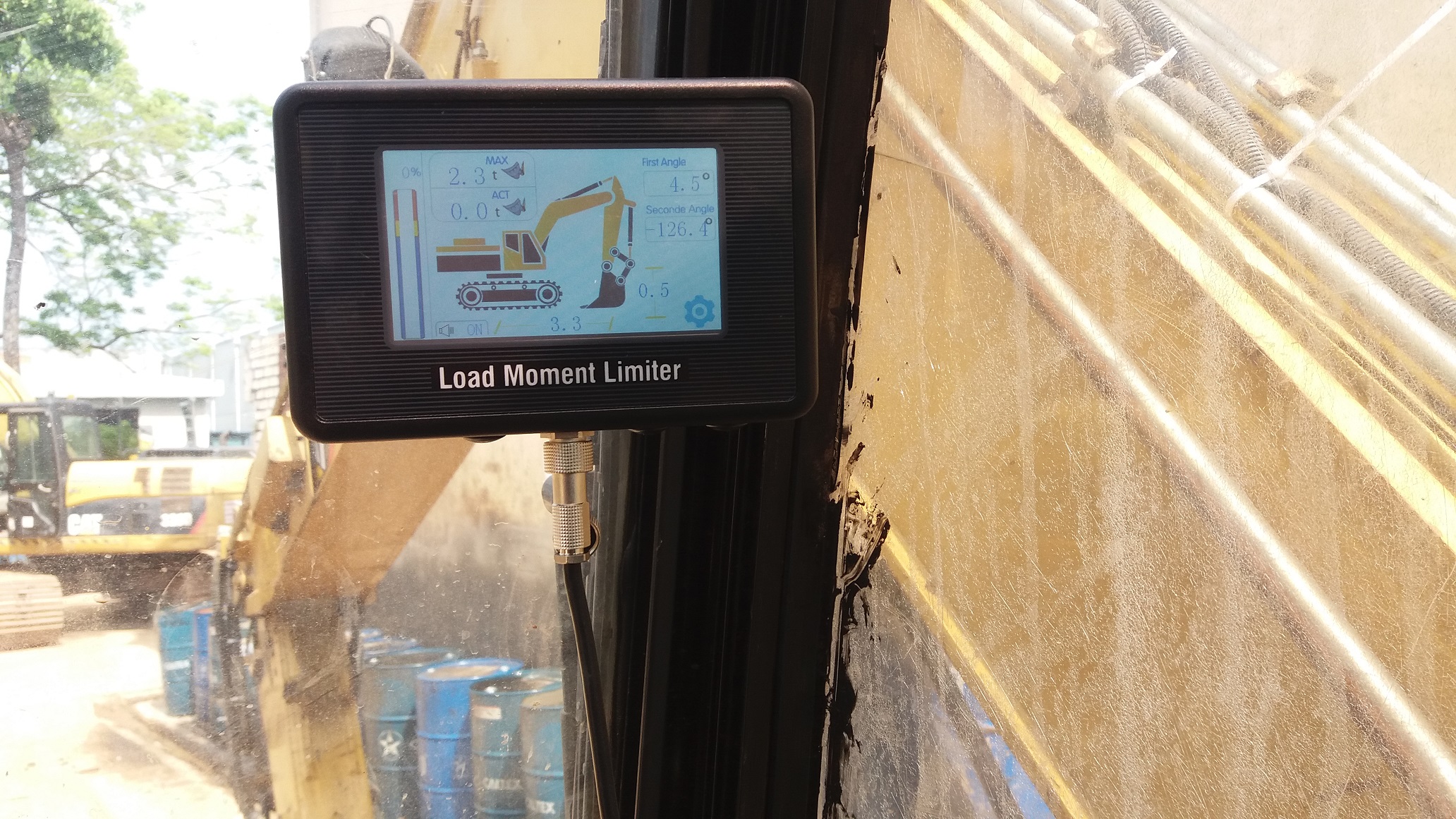

显示器用安装支架固定在驾驶室合适位置,调节万向节让主机位于合适位置。开机后,主机显示界面如下:

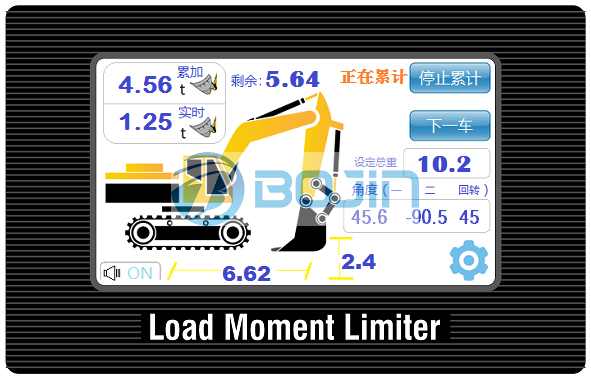

显示说明:

上图中,能实时计量装入卡车中的重量,全程不会影响司机正常驾驶。在显示界面中,能实时查看已经装入量,还剩余多少量。


⑴实际挖斗中的重物的重量;
⑵挖机第一节大臂相对水平线的角度;上图表示挖机第一节大臂角度是12.3°;
⑶挖机第二节大臂相对水平线的角度(水平向上为正):上图表示挖机第二节大臂角度是-30.2°;
⑷挖机第三节大臂相对水平线的角度(水平向上为正):上图表示挖机第三节大臂角度是-60.5°;
⑹进入设置按钮;
⑺挖机挖斗相对地面的高度:上图表示挖斗距离地面2.5米;
⑻挖斗到中心距离:上图表示挖斗距回转中心的距离是6.6米;
⑼消音按钮;
⑽载荷比例条;
⑾挖机额定重量:上图表示挖机最大承受载荷30.2吨;
⑿载荷比例值:实际重量与额定重量的比例大小;

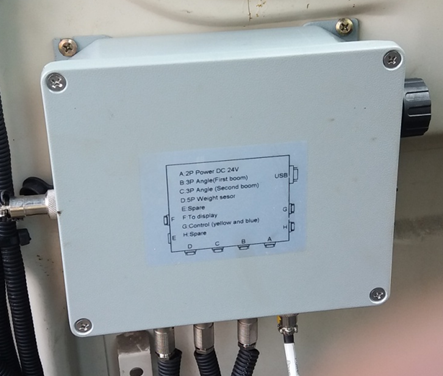

3.2主机接线说明


3.3报警

在计量的同时,还能防止挖掘机自身装载,防止车辆发生侧翻的危险。

1:当检测到挖斗的重量 <设定额定载重的90%, 仪表无蜂鸣器鸣叫,载荷比例条变成绿色;
2:当检测到挖斗的重量  > 设定额定载重的90%, 仪表发出声光报警:喇叭间歇鸣叫,载荷比例条变成黄色;
3:当检测到挖斗的重量  > 设定额定载重的105%, 仪表发出声光报警,喇叭长鸣鸣叫,载荷比例条变成红色;
3.4停止蜂鸣器鸣叫
在仪表正常运行中,触摸 一下,蜂鸣器停止响声,图表显示为 ;
如果想让蜂鸣器恢复正常工作,再次触摸 即可;
