高精度挖掘机装车称重,防超载

  • 显示器大小:4.3英寸 彩色触摸
  • 主机大小:200*180mm
  • 重量:5kg
  • 接口:CAN+485
  • 产品描述:挖掘机称重,挖掘机力矩限制器 能实时的将挖掘机力臂角度、高度、工作幅度、起重重量、负载等信息计算出来。当挖掘机操作接近或超出安全范围时,主机将发出声光报警提醒操作者停止违规作业,从而有效避免挖掘机及操作者发生安全事故。
  • 在线订购

系统参数

挖掘机力矩限制器说明
一、 简述

本系统通过人机交互界面和各种信号传感器,能实时的将挖掘机力臂角度、高度、工作幅度、起重重量、负载等信息反映给挖掘机操作者,使挖掘机的作业能力在其设计参数范围内安全、高效的被利用。当挖掘机操作接近或超出安全范围时,主机将发出声光报警提醒操作者停止违规作业,若操作者仍继续违规操作,主机会发送自动锁死信号终止挖掘机力臂往危险方向运行。从而有效避免挖掘机及操作者发生安全事故。


二、 系统构成

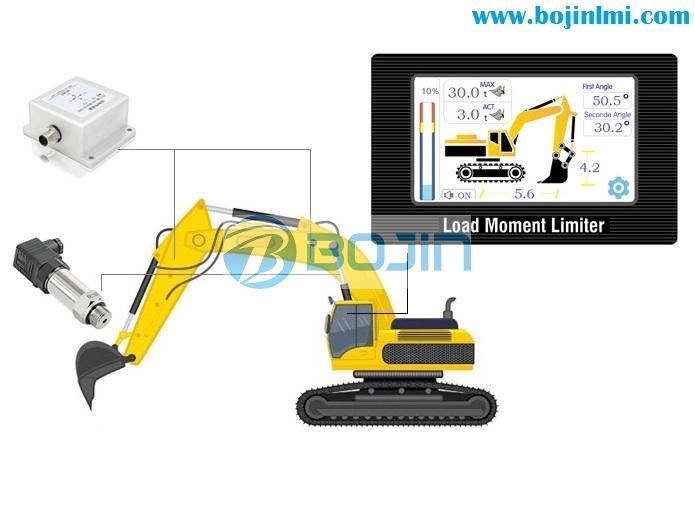

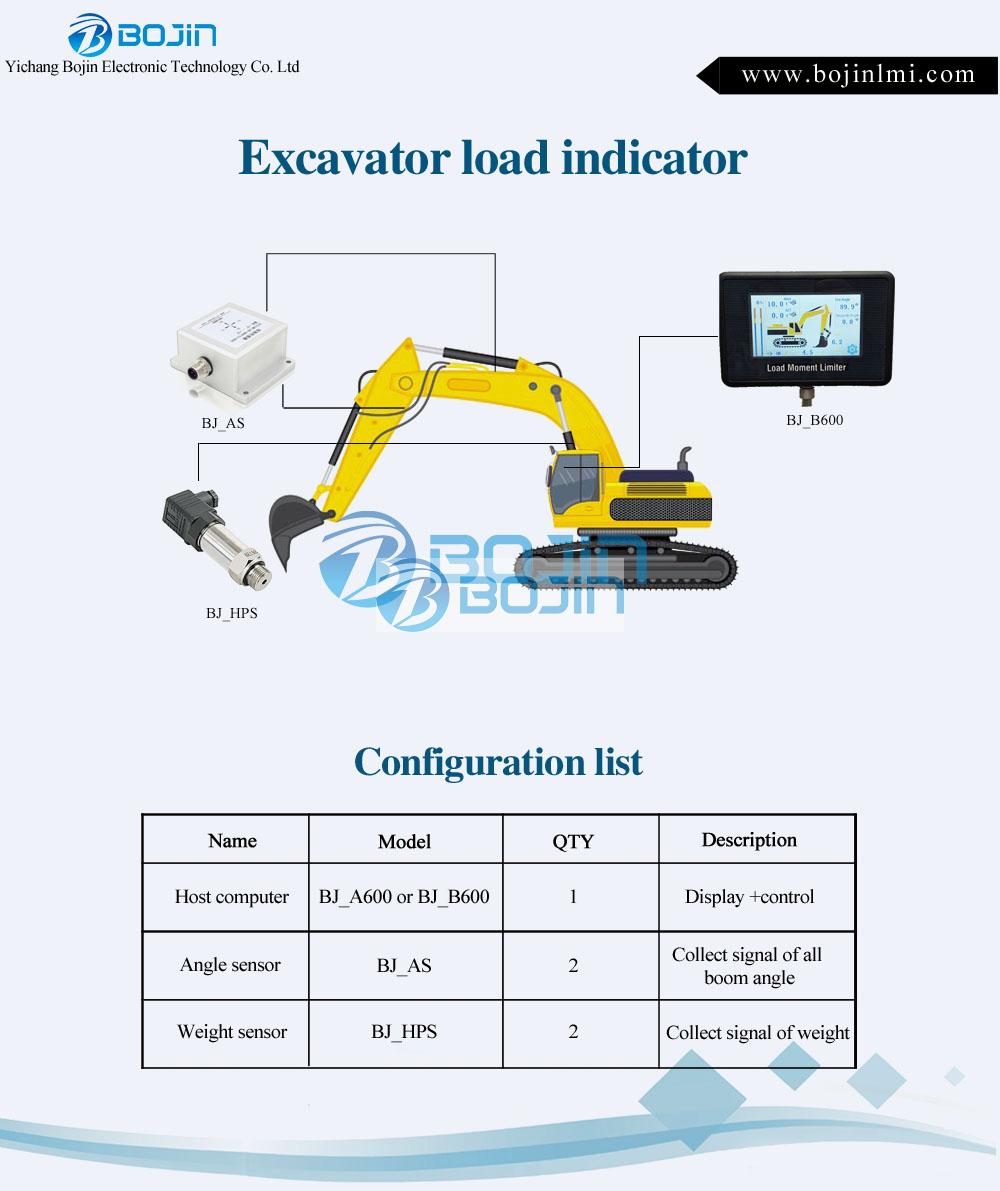

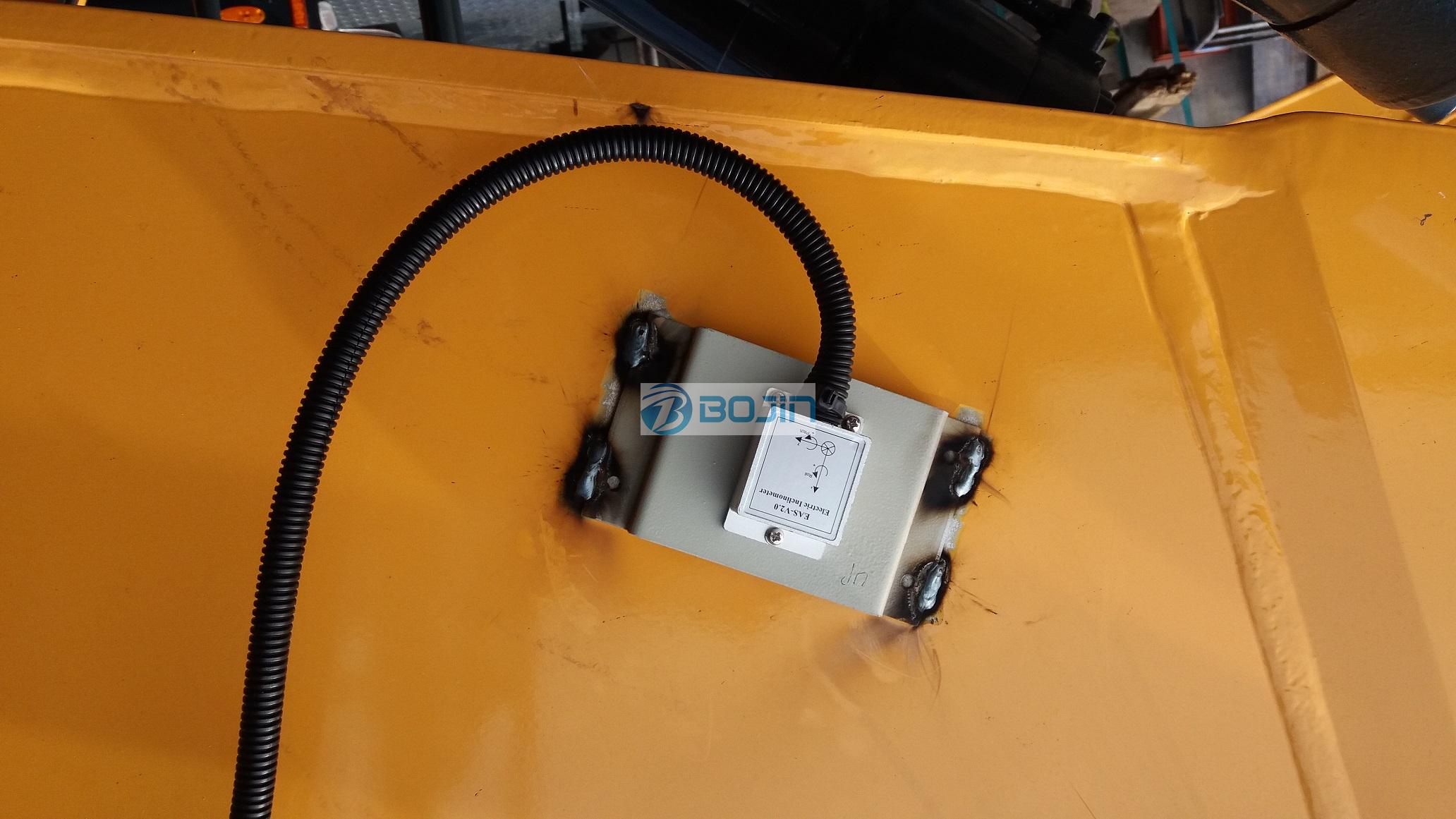

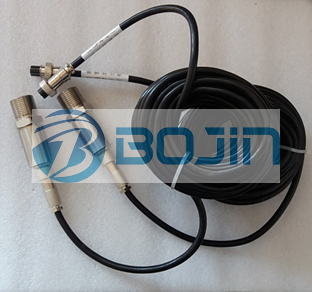

系统由1只液压传感器、3只角度仪、显示器、主机以及安装支架构成。


三、 仪表主机与显示说明
3.1仪表显示说明

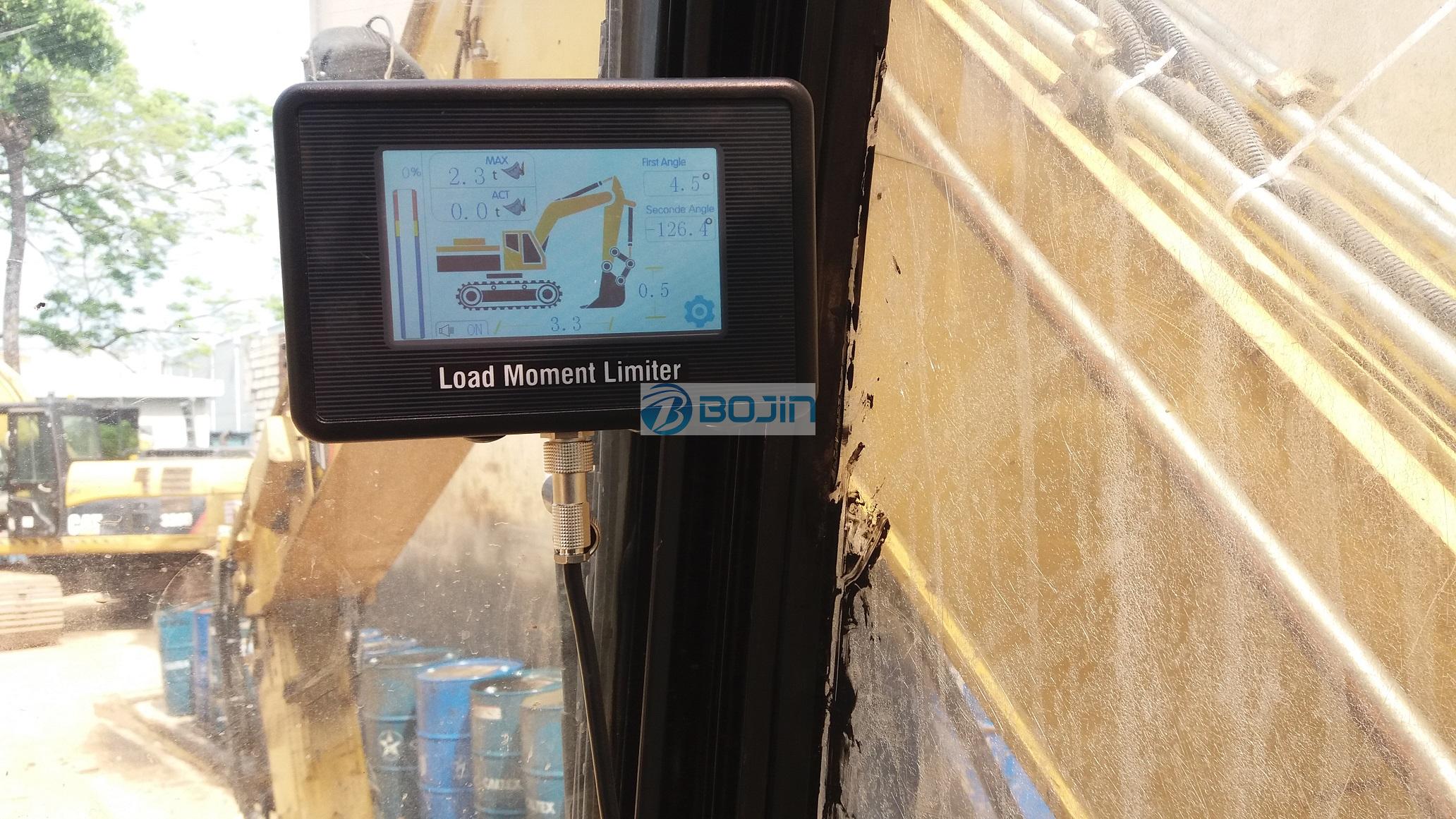

显示器用安装支架固定在驾驶室合适位置,调节万向节让主机位于合适位置。开机后,主机显示界面如下:


显示说明:
⑴实际挖斗中的重物的重量;
⑵挖机第一节大臂相对水平线的角度;上图表示挖机第一节大臂角度是12.3°;
⑶挖机第二节大臂相对水平线的角度(水平向上为正):上图表示挖机第二节大臂角度是-30.2°;
⑷挖机第三节大臂相对水平线的角度(水平向上为正):上图表示挖机第三节大臂角度是-60.5°;
⑹进入设置按钮;
⑺挖机挖斗相对地面的高度:上图表示挖斗距离地面2.5米;
⑻挖斗到中心距离:上图表示挖斗距回转中心的距离是6.6米;
⑼消音按钮;
⑽载荷比例条;
⑾挖机额定重量:上图表示挖机最大承受载荷30.2吨;
⑿载荷比例值:实际重量与额定重量的比例大小;

3.2主机接线说明


3.3报警
1:当检测到挖斗的重量 <设定额定载重的90%, 仪表无蜂鸣器鸣叫,载荷比例条变成绿色;
2:当检测到挖斗的重量  > 设定额定载重的90%, 仪表发出声光报警:喇叭间歇鸣叫,载荷比例条变成黄色;
3:当检测到挖斗的重量  > 设定额定载重的105%, 仪表发出声光报警,喇叭长鸣鸣叫,载荷比例条变成红色;
3.4停止蜂鸣器鸣叫
在仪表正常运行中,触摸 一下,蜂鸣器停止响声,图表显示为 ;
如果想让蜂鸣器恢复正常工作,再次触摸 即可;
