挖掘机称重远程无线监控系统讲解

挖掘机称重安装的GPS监控系统,通过CAN总线与挖掘机主控制器连接,可对挖掘机进行有效监控,并可更好的为挖掘机提供技术服务。本文介绍挖掘机GPS监控系统的监控原理及各项功能。

GPS监控系统原理

1.监控原理

GPS监控系统由监控中心平台、无线网络、GPS机载终端接收机3部分组成,如附图所示。GPS监控系统是集GPS卫星定位技术、GIS地理信息技术(电子地图)、互联网技术为一体的综合管理系统。

GPS机载终端接收机接收定位卫星的定位数据,计算出挖掘机的经度、纬度、速度、方向,这些坐标数据由GPS机载终端接收机内的通信模块通过无线网络,传输到监控中心平台并存入服务器数据库,监控中心平台通过与GIS电子地图匹配,即可实现挖掘机位置的跟踪和显示,可以实时获取挖掘机地理位置信息。

GPS机载终端接收机与挖掘机控制器采用CAN总线连接,通讯主服务器按设置时间间隔(可调)向GPS机载终端接收机发送信息。机载摄像头还可根据需要实时向GPS机载终端接收机传送施工现场情况发送信息。

这些信号均通过无线网络传送至监控中心平台,将挖掘机所在位置、报警信息等数据发送至监控中心服务器并存入数据库。移动目标的信息经处理与监控终端上的GIS电子地图匹配,并在地图上清楚和直观显示挖掘机的实时位置,也可对挖掘机移动轨迹进行查询,从而达到对挖掘机位置的监控。

另外,如果挖掘机没有在指定的区域工作,监控中心平台上就会出现报警信息,挖掘机显示器上也会出现同样的报警信息来警示用户。

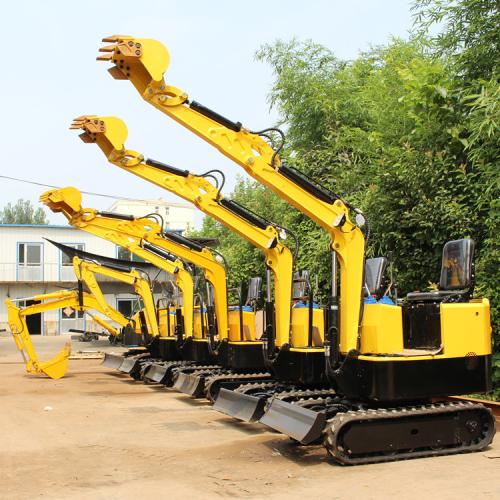

挖掘机

2.监控功能

(1)报警

监控中心平台可通过无线网络将控制指令向下达给GPS机载终端接收机,当挖掘机遇到紧急情况时,可通过车载终端接收机,采用语音形式向挖掘机报警。另外,如果挖掘机没有在指定的区域,监控中心平台上就会出现报警信息挖掘机显示上也会出现同样的报警信息警示用户。

(2)锁机

挖掘机安装GPS终端模块后,利用定位功能可以通过监控中心平台对挖掘机进行控制管理,如果用户拖欠挖掘机货款,债权管理部门就可以通过监控中心平台向挖掘机下发相应锁机指令,进行锁机处理。锁机分为3个等级,根据实际情况进行分级锁机,一级锁机是限制发动机最高转速,使发动机只能处于略低转速下运行,二级锁机是至允许发动机怠速运行。如果恶意欠款,将进行三级锁机处理后,此时挖掘机不允许启动,以此为债权人或公司提供债权安全保障。

(3)防拆

倘若用户故意拆除GPS终端模块或GPS天线,由于有防拆功能,系统会进行被动锁机。此时挖掘机虽然可以正常启动,但是只能在怠速下运行,所有锁机信息都会在车辆显示器上进行显示用以警示用户。若GPS监控系统被认为破坏,电控系统就会自动锁机,所有控制器的输出端口失效,挖掘机无法正常启动运行,同时发出报警信息,上传至监控中心。

(4)状态监测

PS监控系统可通过监控中心平台随时查找跟踪查找挖掘机运转信息,机器的运行总时间、当天工作小时数、主泵压力、发动机水温、机油压力、燃油消耗、液压油温度等参数和可随时查询。

若网络信号不好,电控系统会根据GPS的黑匣子功能保存下来,等信号恢复后继续发送,以保证数据不会丢失。监控中心可以随时监测挖掘机的故障状况,随时通知服务人员进行维修保养,以延长挖掘机使用寿命,保证挖掘机的使用安全,减少停机时间,降低生产使用维修成本,为用户创造更大的经济效益。

GPS监控系统实现了对挖掘机的实时远程监控管理,有利于管理、销售和服务,实现数据统一共享,使管理更加高效。
