三、产品构成

3.1产品总体图

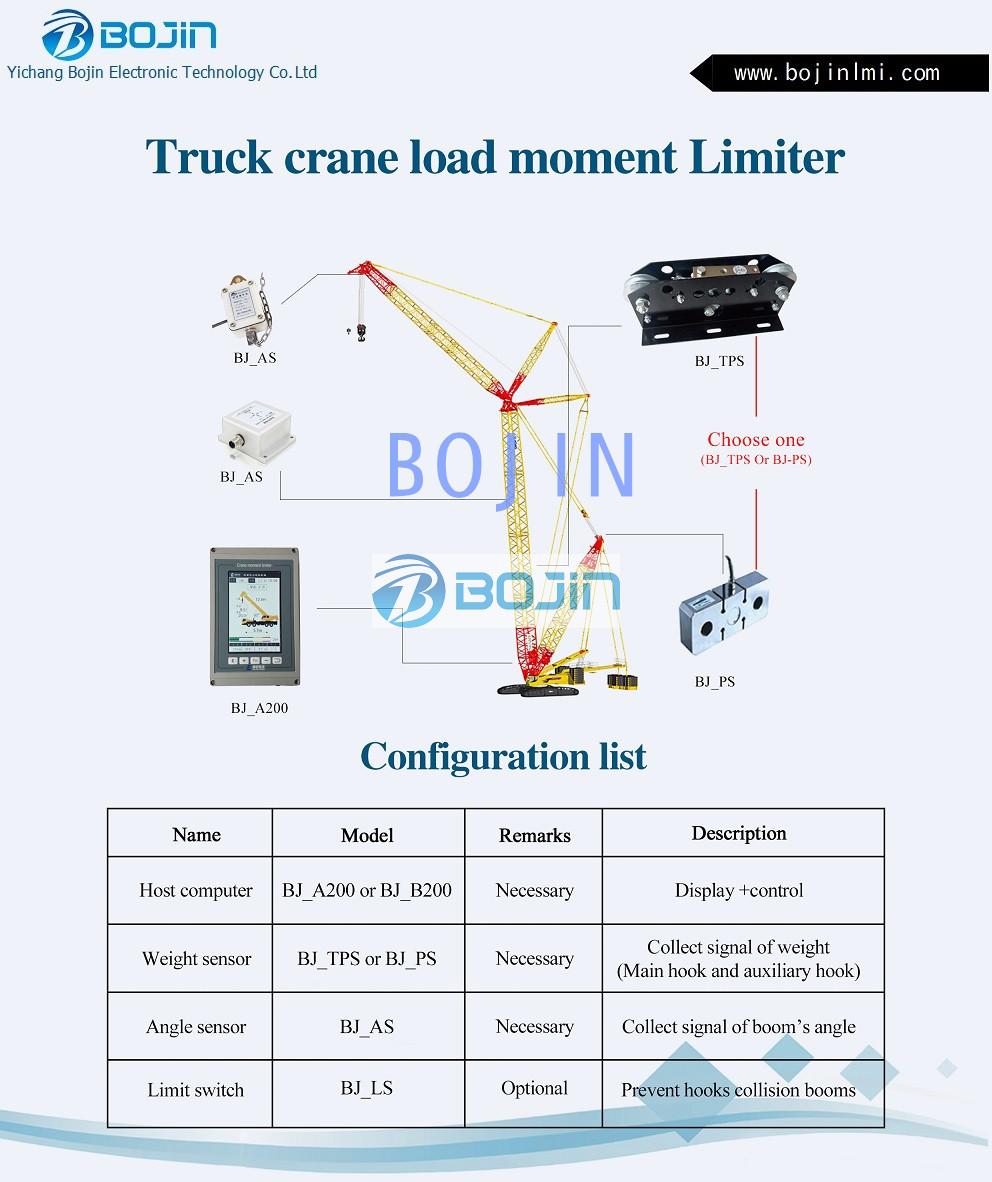

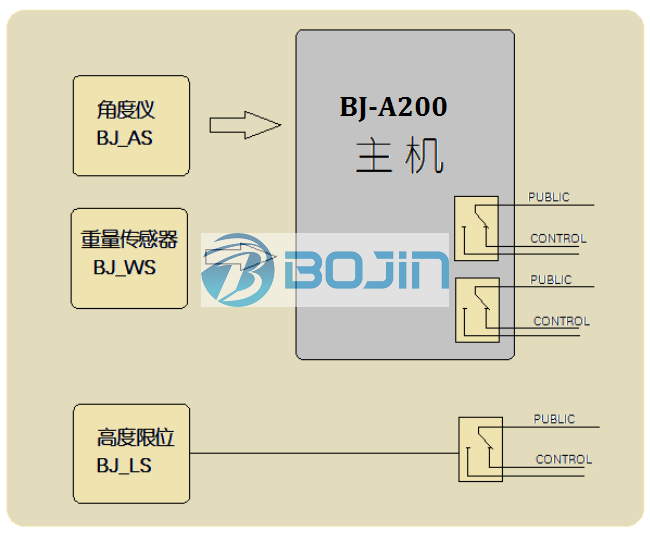

本系统由主机、角度仪、重量传感器、高度限位开关组成。

3,2系统构成

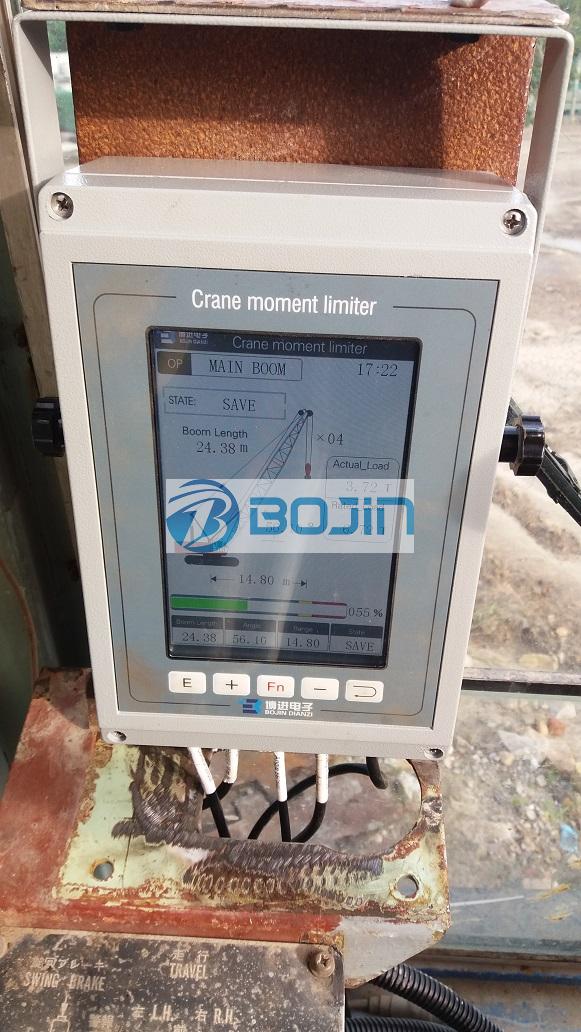

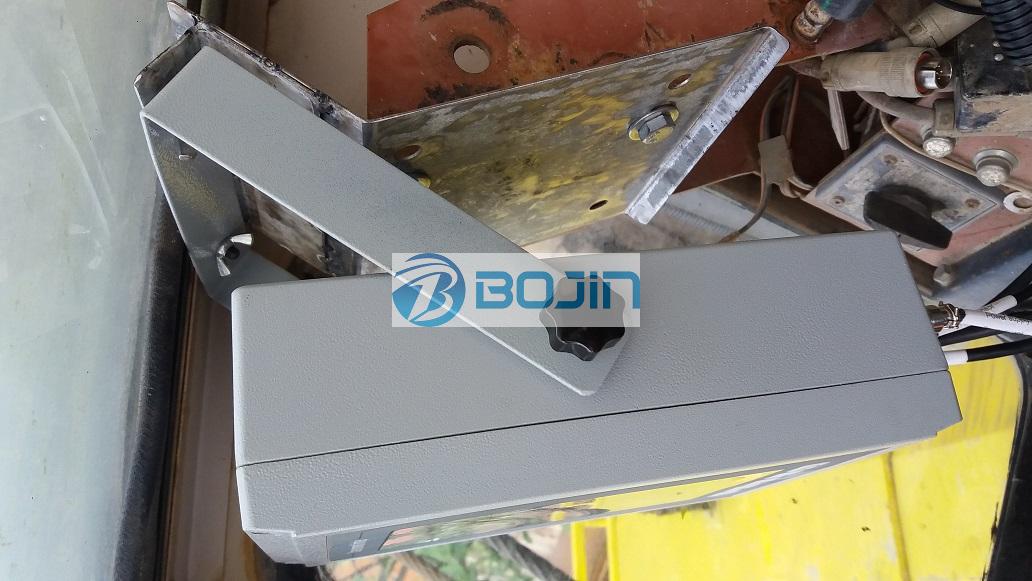

1主机 BJ-B100型

主机说明：

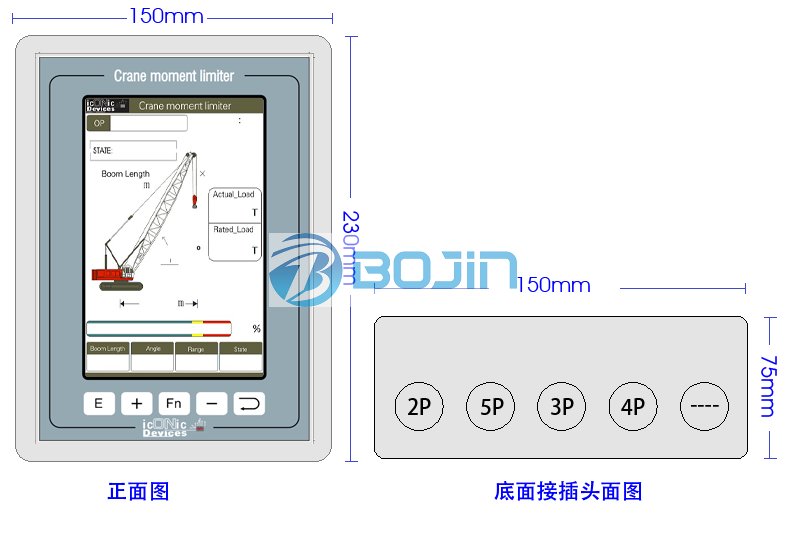

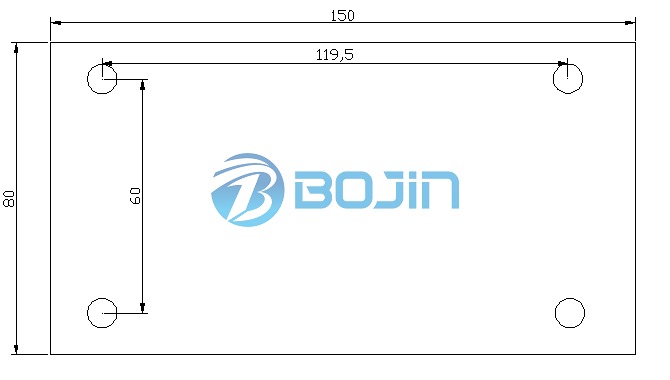

1、大 小：150*230*75mm

2、显示分辨率：6英寸 480*600

3、工 作 电压：DC24V

4、工 作 温度：-20℃～+70℃

5、存 储 温度：-30℃～+80℃

6、系 统 误差：≤±5%、显示误差：≤±5%、控制误差：≤±5%

7、继电器触点容量：AC24V  5A

8、通 信 接口：RS232、RS485和Can总线

9、防护等级：IP54（其他防护等级需定制）;

10、最大起重力矩：GR ≤ 300000kN.m

2角度仪BJ-AS

角度仪大小：58*64*35mm 测量范围：0-180°

防 护 等级：IP67

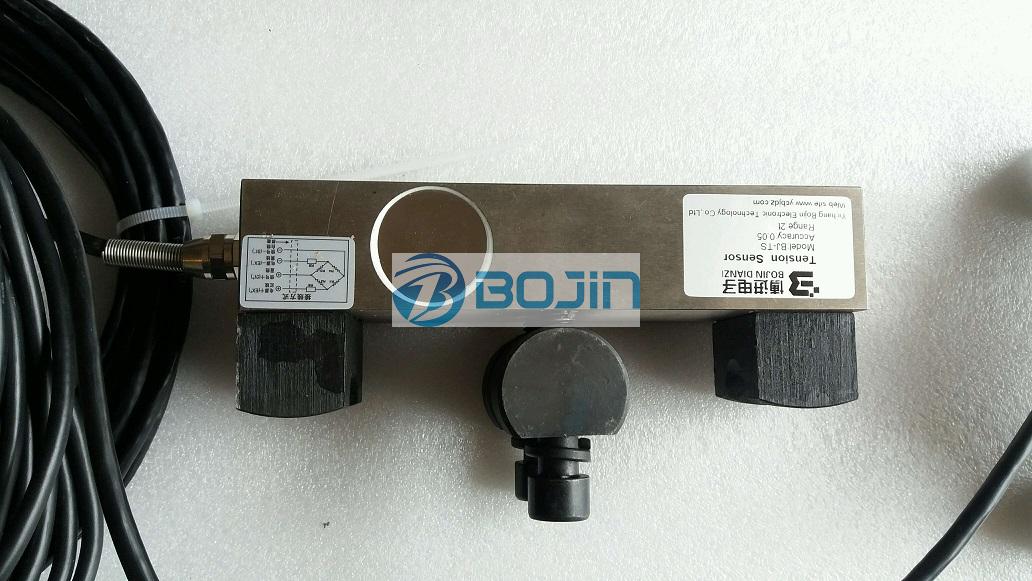

3重量传感器 BJ-WS

取力方式：张力传感器

大 小：

输入4V 输出 1.2MV/V

4、使用方法及窗口说明：

4.1主界面说明：

1：工况说明：BOOM : 表示的是当前是主臂工况。

2：安全状态：    正常时：显示SAVE；

幅度异常时：显示ANGLE OUT;

超载时：显示OVER LOAD;

实际重量>额定重量90%时：显示WARING;

3：大臂长度： 单位：米

4：大臂角度: 单位 ：°

5：大臂长度： 单位：米

6：大臂角度： 单位：°

7：幅度大小： 单位：米

8：安全状态： 正常时：显示SAVE；

幅度异常时：显示ANGLE OUT

超载时：显示OVER LOAD;

9：载荷率：实际重量与额定重量的比值

10：幅度大小： 单位： 米

11：额定重量大小 单位：吨

12：实际重量大小 单位：吨

13：倍率

14：时间 格式：小时：分种

五、控制与蜂鸣器报警说明

1：当实际载荷达到额定载荷90%--100%时，比例条变成黄色，蜂鸣器间隔0.5秒鸣叫，无控制动作输出；仪表状态栏提示：WARING;

2：当实际载荷达到额定载荷100%时，比例条变成红色，蜂鸣器长鸣，有控制超载输出；仪表状态栏提示：OVER LOAD;

3：当幅度超过设定区域时，比例条变成红色，蜂鸣器间隔长鸣，有幅度控制动作; 仪表状态栏提示：ANGLE OUT;

4：当当实际载荷达到额定载荷<90%,幅度也在安全范围内时，比例条变成绿色；仪表状态栏提示：SAVE;
